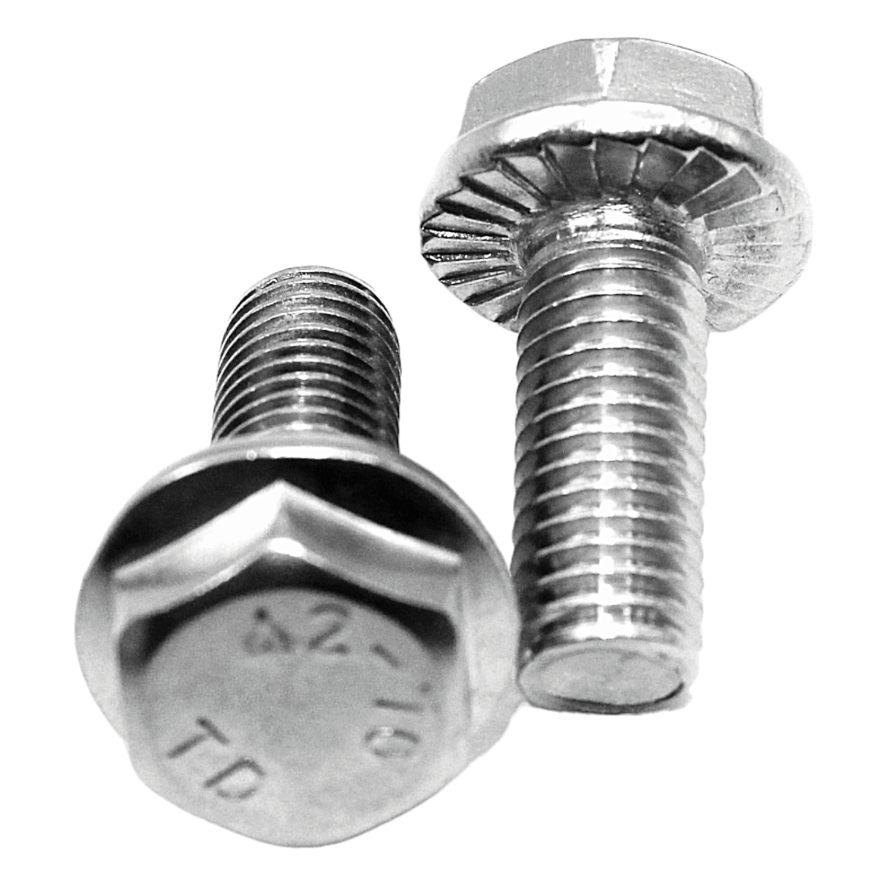

M5 M6 Sechskantschraube | Flanschschraube | Bundschraube | Bolzen ähnl. DIN 6921 mit Sperrverzahnung Edelstahl A2 V2A

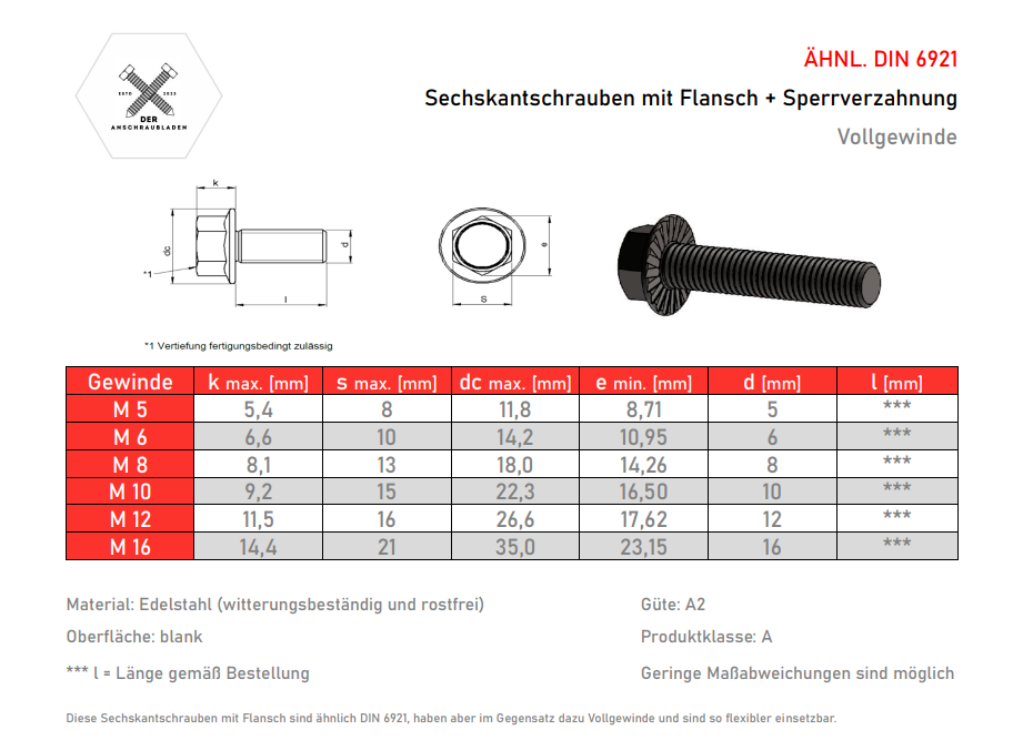

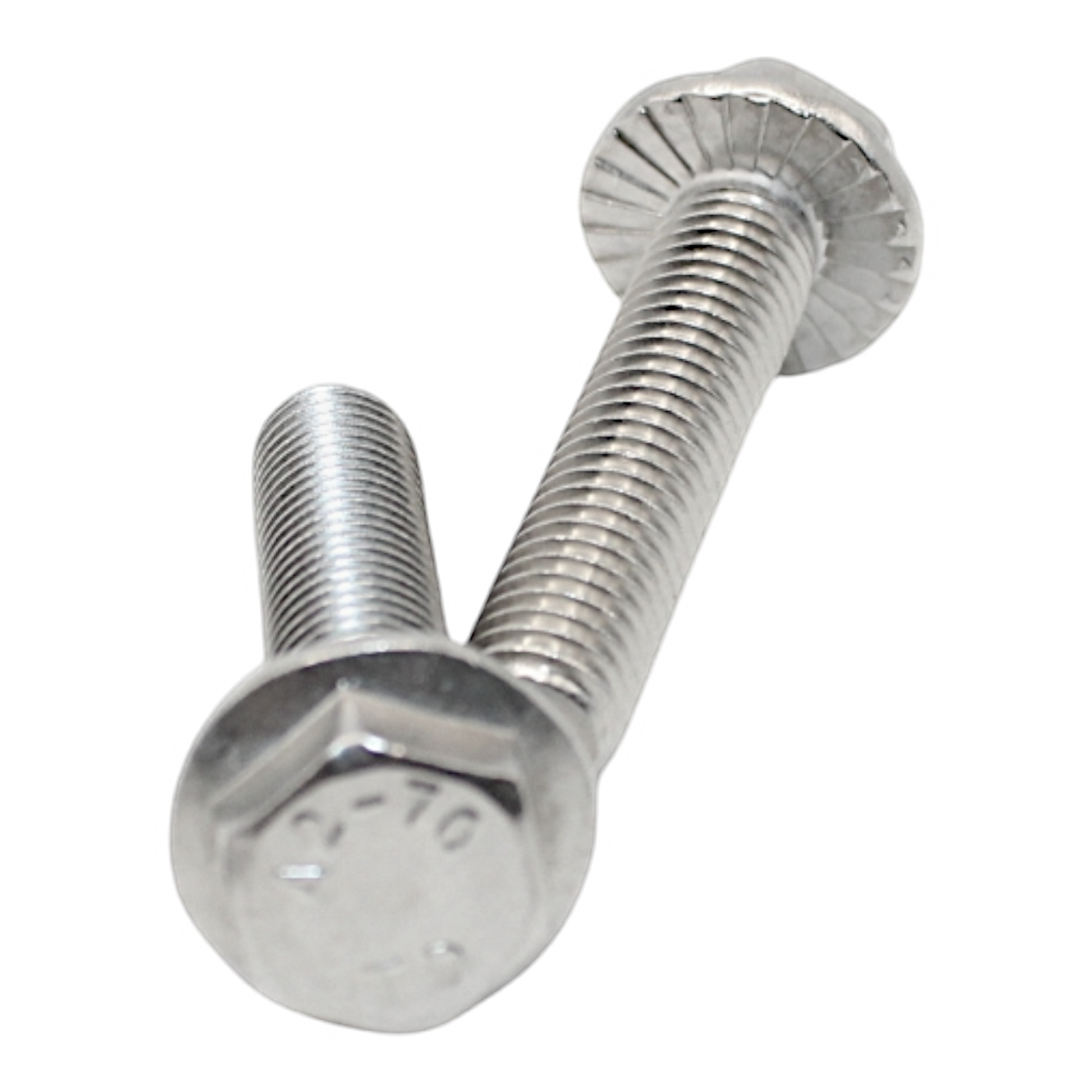

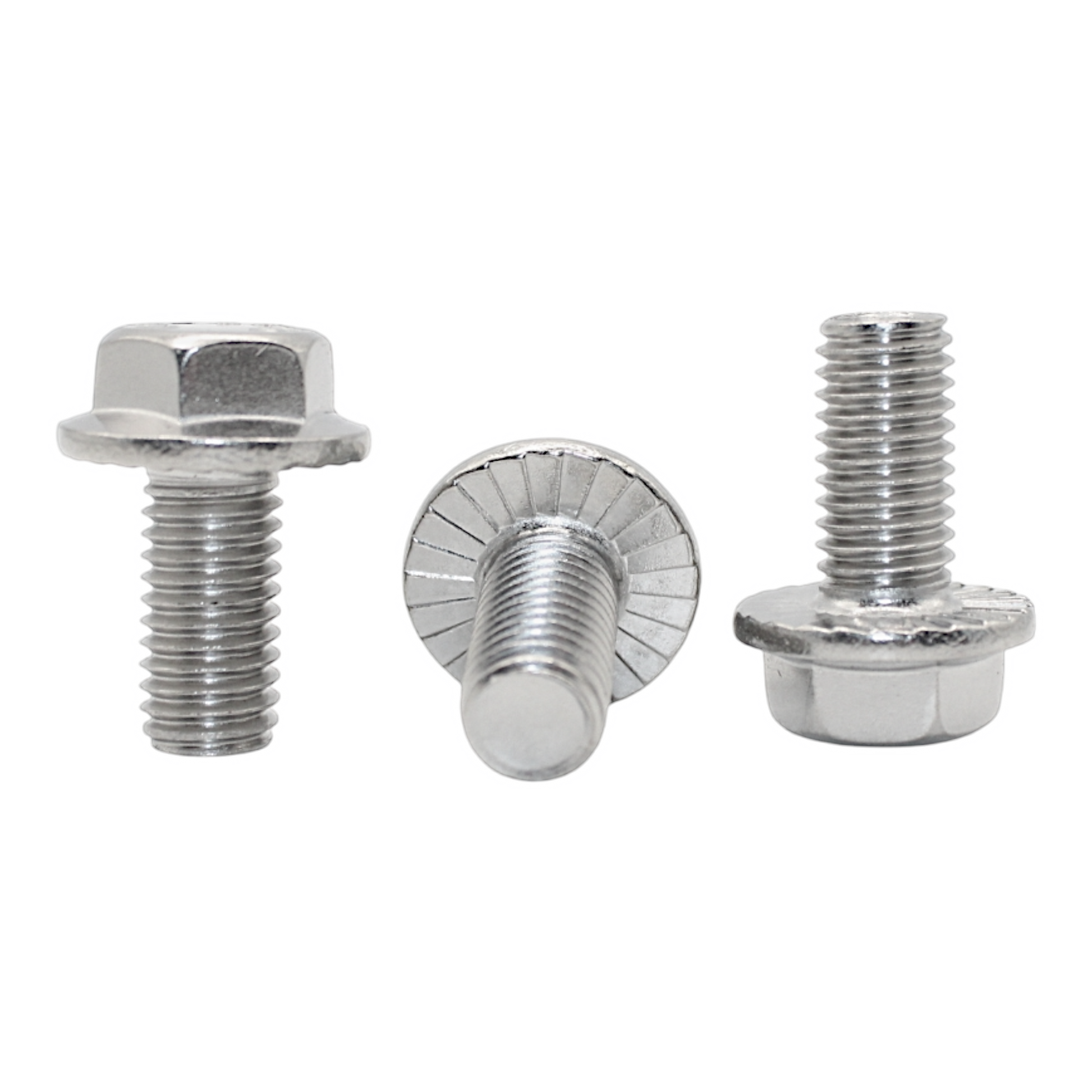

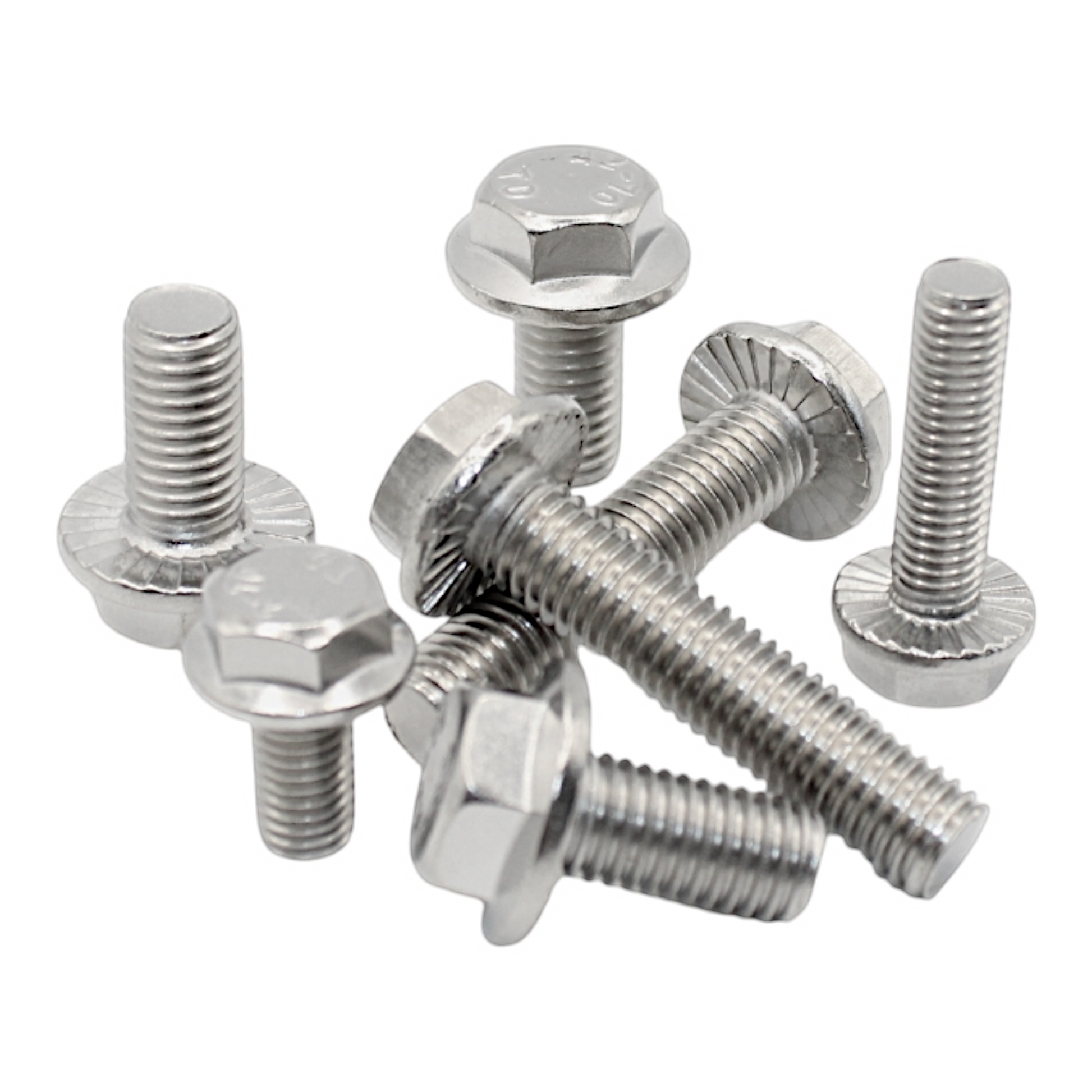

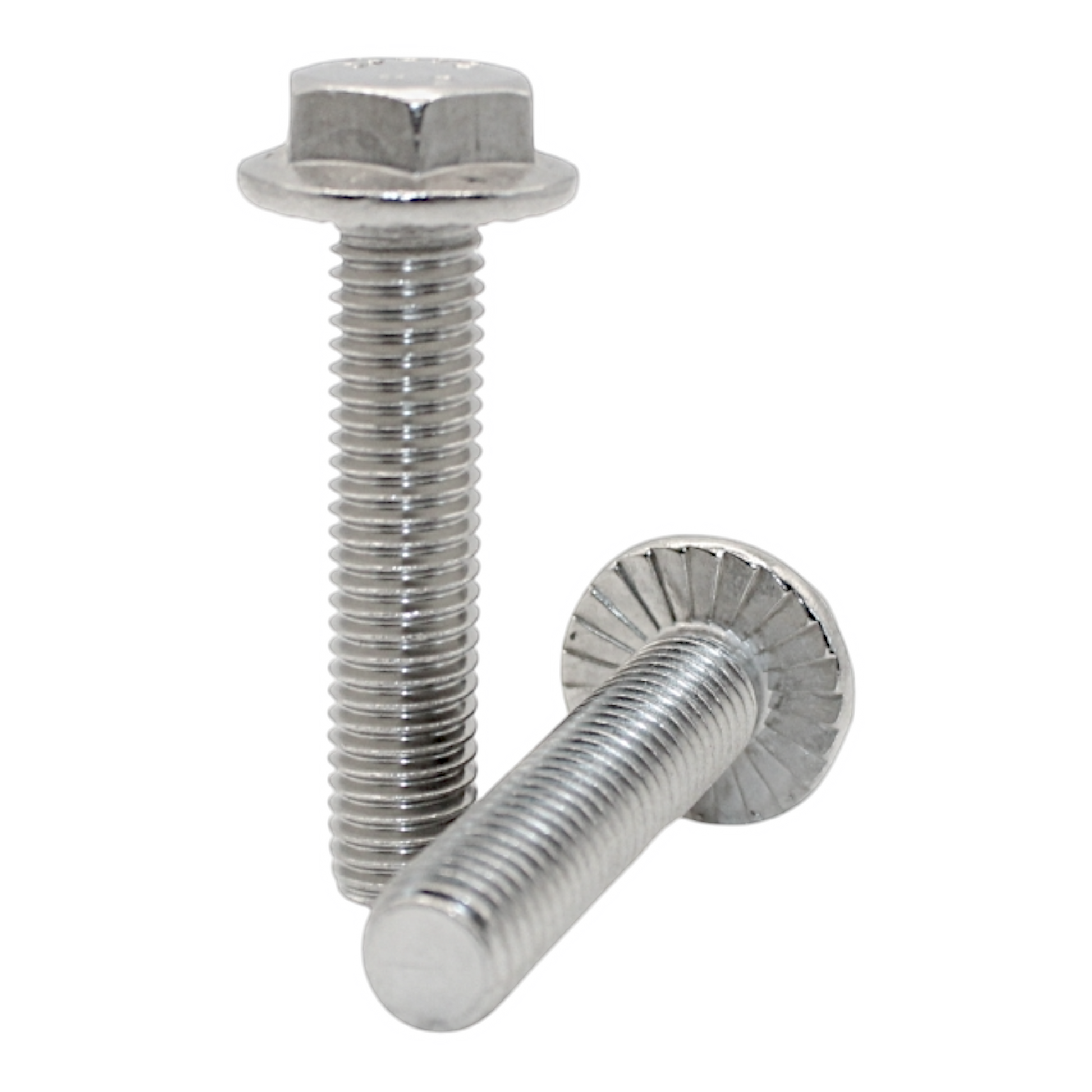

Schrauben nach DIN 6921 sind Sechskantschrauben mit einem angepressten Flansch (Bund). Die Variante mit Sperrverzahnung (oft auch als „Rippschraube“ bezeichnet) verfügt über sägezahnartige Rillen an der Unterseite des Flansches.

Diese Schrauben werden überall dort eingesetzt, wo herkömmliche Schraubenverbindungen durch äußere Einflüsse gefährdet sind.

Wann werden sie angewendet?

Die Anwendung erfolgt primär in Bereichen mit hohen dynamischen Belastungen.

• Vibrationen und Erschütterungen: Im Maschinenbau, Fahrzeugbau (Fahrwerk, Motoranbauteile) oder bei landwirtschaftlichen Geräten, wo sich normale Schrauben durch ständige Schwingungen lösen könnten.

• Fehlen von Sicherungselementen: Wenn kein Platz für zusätzliche Bauteile wie Federringe oder Schnorr-Scheiben vorhanden ist oder die Montagezeit durch den Verzicht auf lose Scheiben verkürzt werden soll.

• Stahl- und Metallbau: Besonders bei Konstruktionen, die Windlasten oder anderen wechselnden Kräften ausgesetzt sind (z. B. Photovoltaik-Anlagen).

• Sicherung gegen Losdrehen: Wenn ein unbeabsichtigtes Lösen der Verbindung fatale Folgen hätte oder Wartungsintervalle verlängert werden sollen.

Was sind die Vorteile?

Die Kombination aus Flansch und Sperrverzahnung bietet signifikante technische Vorzüge:

1. Selbstsicherung (Losdrehschutz): Die Sperrverzahnung gräbt sich beim Anziehen leicht in die Oberfläche des Werkstücks ein. Dies erhöht das Losbrechmoment (das Drehmoment, das zum Lösen benötigt wird) deutlich über das Anzugsmoment hinaus.

2. Verzicht auf Unterlegscheiben: Der breite Flansch übernimmt die Funktion einer Unterlegscheibe. Er verteilt die Klemmkraft auf eine größere Fläche, was die Flächenpressung am Werkstück reduziert.

3. Zeitersparnis bei der Montage: Da Schraube und „Scheibe“ ein Bauteil sind, ist das Handling (besonders an schwer zugänglichen Stellen oder über Kopf) einfacher und schneller.

4. Hohe Kraftübertragung: Durch den Flansch können oft höhere Vorspannkräfte realisiert werden, ohne das Material des Bauteils zu beschädigen (besonders bei weicheren Werkstoffen).

5. Geringere Setzerscheinungen: Im Vergleich zu Federringen, die mit der Zeit ihre Spannkraft verlieren können, bietet die formschlüssige Sperrverzahnung eine dauerhaftere Sicherung.

Edelstahl A2/V2A:

Das Material Edelstahl A2 bietet gute Korrosionsbeständigkeit und eignet sich daher für Anwendungen, die Feuchtigkeit oder anderen Umwelteinflüssen ausgesetzt sind.
